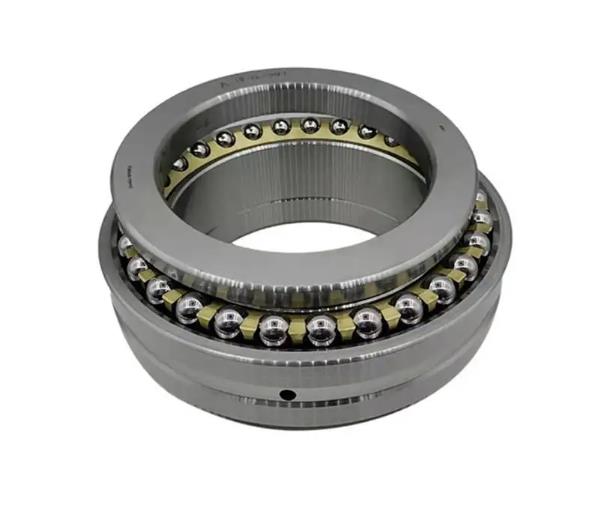

NSK 100TAC29FME1DBCP5P01 Q轴承代号说明
1
0
0
T
A
C
2
9
F
M
E
1
D
B
C
P
5
P
0
1
-
Q
100：轴承内径：100mm
TAC：推力角接触球轴承，接触角 50°
29F：与 NN39、NN49 系列配合使用
M：铜合金保持架
E1：未知油槽油孔
DB：双列背对背（<>）配对
CP5：特殊预紧，预紧中间值 5μm
P01：特殊未知精度
-Q：商业包装，金色纸盒不覆膜单个或成对包装
100：
轴承内径：100mm
TAC：
推力角接触球轴承，接触角 50°
29F：
与 NN39、NN49 系列配合使用
M：
铜合金保持架
E1：
未知油槽油孔
DB：
双列背对背（<>）配对
CP5：
特殊预紧，预紧中间值 5μm
P01：
特殊未知精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
NSK 100TAC29FME1DBCP5P01 Q轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 100 |
| 总厚度 | T | 48 |
| 外圈厚度 | C | 24 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da | 117 | |
| Da | 134 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 油槽宽 | W | 10 |
| 切口宽 | L | 4 |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Ca | 51.5 |
| 基本额定静载荷 | Coa | 171 |
| 极限轴向载荷 | 26.8 | |
| 极限转速（min-1） | ||
| 脂润滑 - 轻（L）预紧 | 3230 | |
| 油润滑 - 轻（L）预紧 | 3570 | |
| 脂润滑 - 轻（L）预紧（连续安全运行） | 2059.125 | |
| 油润滑 - 轻（L）预紧（连续安全运行） | 2275.875 | |
| 其他参数 | ||
| 接触角（度） | 50 | |
| 油孔数 | m | 4 |
| 质量（kg）（参考值） | 0.917 | |
| 计算结果 | ||
| 预紧力（N） | 3840 | |
| 轴向刚度（N/μm） | 1418 | |
