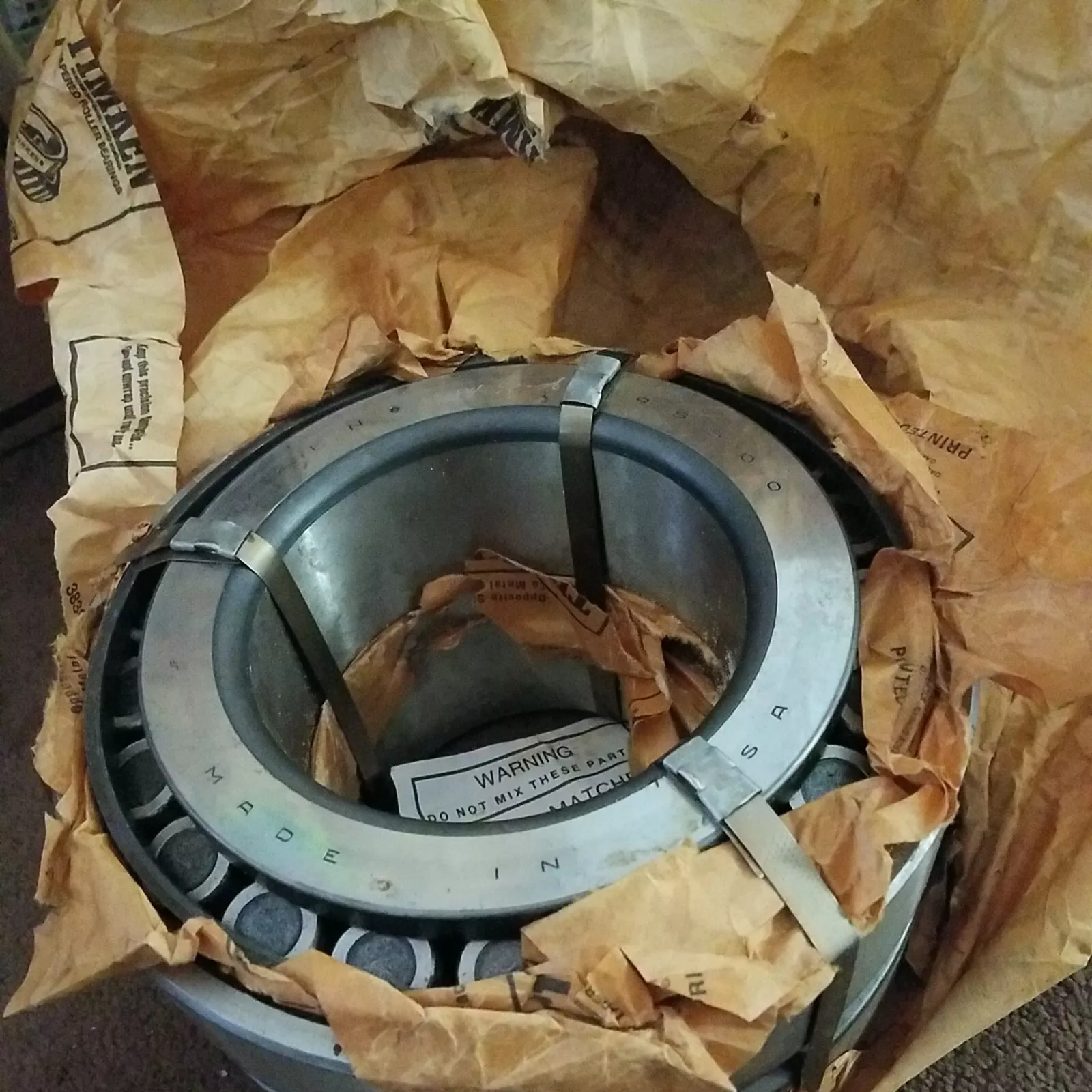

TIMKEN 95500/95927CD轴承代号说明
9
5
5
0
0
/
9
5
9
2
7
C
D
9：锥角 ≥ 45º，但不是推力轴承
55：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：95500
/：分隔符
9：锥角 ≥ 45º，但不是推力轴承
59：内径范围：1-2 in
27：部件代号，27表示内圈，内圈基本代号：95927
C：尺寸与基本零件号不同，不可互换
D：TDO 系列，双列外圈
9：
锥角 ≥ 45º，但不是推力轴承
55：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：95500
/：
分隔符
9：
锥角 ≥ 45º，但不是推力轴承
59：
内径范围：1-2 in
27：
部件代号，27表示内圈，内圈基本代号：95927
C：
尺寸与基本零件号不同，不可互换
D：
TDO 系列，双列外圈
TIMKEN 95500/95927CD轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 95000 |
| 锥体零件号 | 95500 |
| 外圈零件号 | 95927CD |
| 设计单元 | 英制 |
| 轴承净重 |
54.46 lb 24.701 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
5 in 127 mm |
| D - 外圈外径 |
9.25 in 234.95 mm |
| B - 锥体宽度 |
2.5 in 63.5 mm |
| C - 双列外圈宽度 |
4.5000 in 114.300 mm |
| T - 轴承锥体总宽度 |
5.6249 in 142.872 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.25 in 6.4 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.5 mm |
| db - 锥体背面背衬直径 |
6.06 in 154 mm |
| Da - 外圈正面背衬直径 |
8.58 in 216.92 mm |
| Aa - 保持架锥体背面游隙 |
0.22 in 5.6 mm |
| a - 有效中心位置ˡ³ˡ |
-0.55 in -14 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（单列，9000万转）ˡ⁴ˡ |
36700 lbf 163000 N |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ⁵ˡ |
246000 lbf 1090000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ⁶ˡ |
63800 lbf 284000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
23200 lbf 103000 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 1.58 |
| e - ISO标准系数ˡ⁹ˡ | 0.37 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 1.83 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 2.72 |
| Cg - 几何因子ˡ¹²ˡ | 0.132 |
