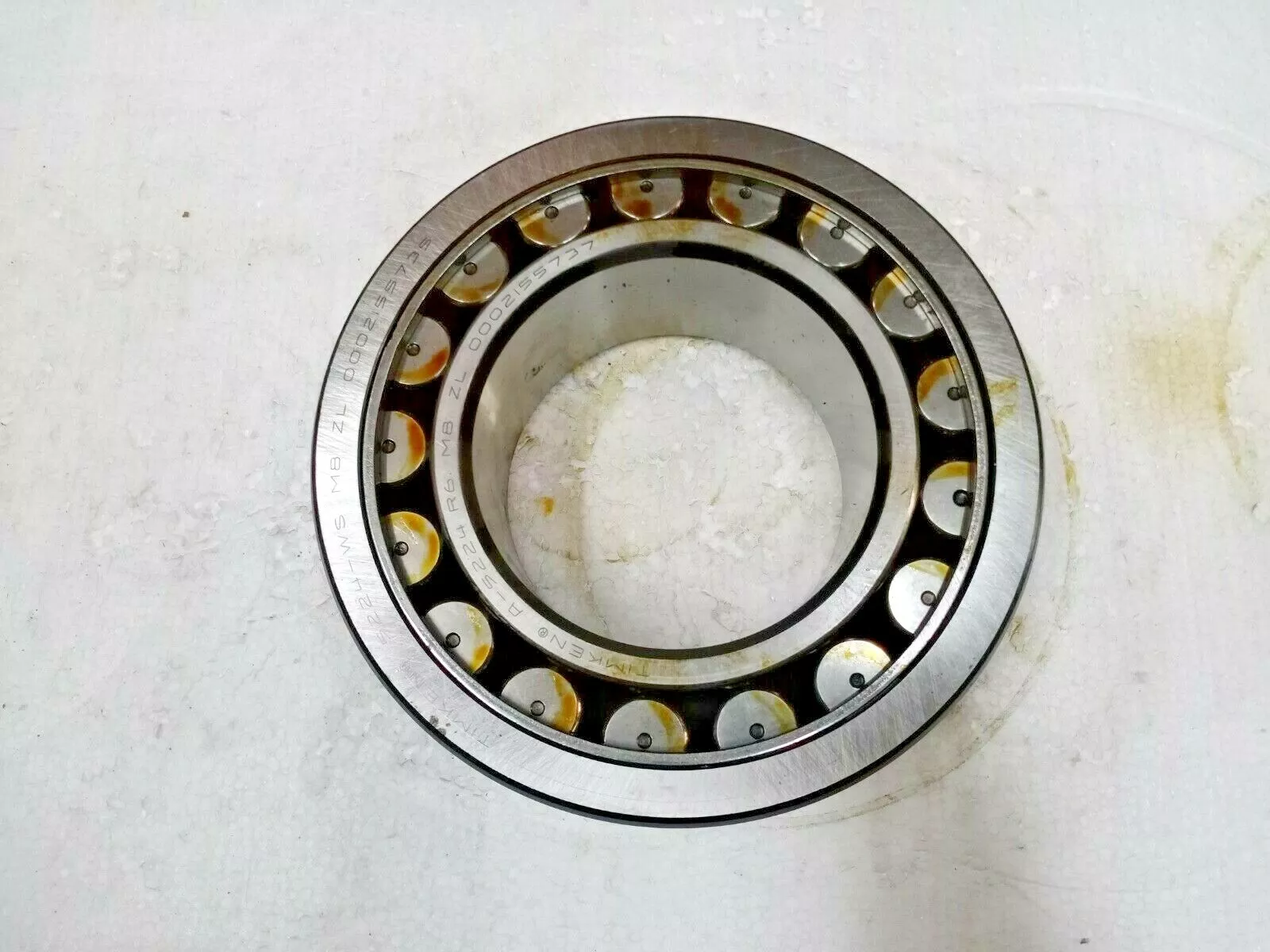

TIMKEN A-5224-WS R6轴承代号说明
A
-
5
2
2
4
-
W
S
-
R
6
A-：带内圈圆柱滚子轴承
5：宽度系列：5系列
2：直径系列：2系列
24：公称内径代号，内径：120 mm
-W：外圈带双挡边
S：冲压钢保持架，挡边引导
-R6：径向内部游隙范围大于 R5
A-：
带内圈圆柱滚子轴承
5：
宽度系列：5系列
2：
直径系列：2系列
24：
公称内径代号，内径：120 mm
-W：
外圈带双挡边
S：
冲压钢保持架，挡边引导
-R6：
径向内部游隙范围大于 R5
TIMKEN A-5224-WS R6轴承尺寸、参数与图纸
| 技术规格 | |
| 内径 d | 120 mm |
| 额定静载荷 Cₒ |
952000 N 214000 lbf |
| 额定动载荷 C₁ˡ¹ˡ |
707000 N 159000 lbf |
| 尺寸 Sˡ²ˡ |
4.29 mm 0.169 in |
| 几何因子 Cgˡ³ˡ | 0.1550 |
| 热转速额定值 - 油润滑 | 2200 rpm |
| 热转速额定值 - 脂润滑 | 1900 rpm |
| 重量 | 25.6 lb |
| 轴承尺寸规格 | |
| 外径 D |
215 mm 8.4646 in |
| 宽度 B |
76.2 mm 3.0000 in |
| DUR/DOR F/E |
145.265 mm 5.7191 in |
| 类型 | WS |
| 安装数据 | |
| 倒角 rₛₘᵢₙ |
5.5 mm 0.22 in |
| 倒角 r₁ₛₘᵢₙˡ⁴ˡ |
2.1 mm 0.080 in |
| 后轴直径 ds |
140.1 mm 5.5200 in |
| 支撑壳直径 Ds |
196.1 mm 7.7200 in |
