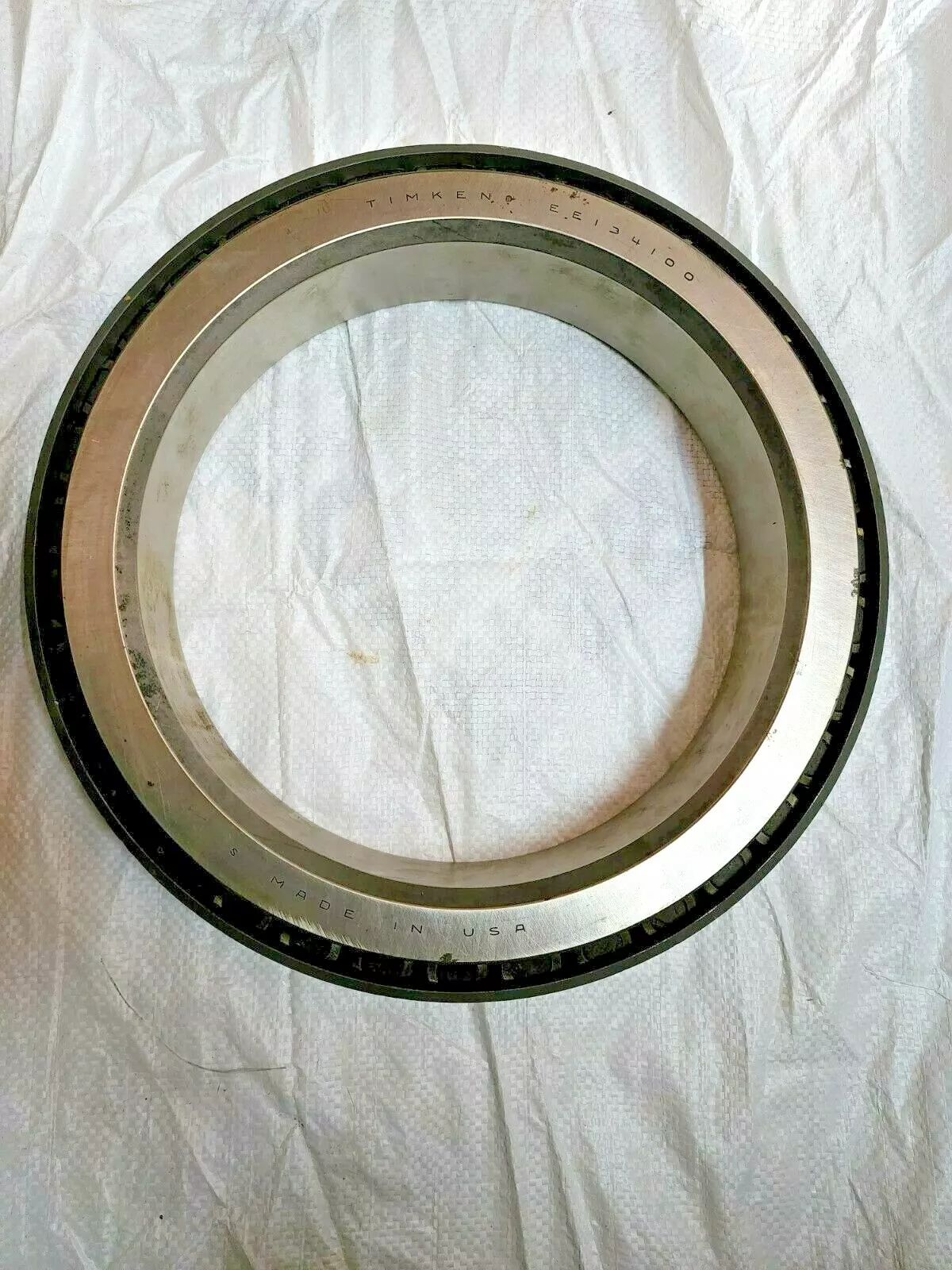

TIMKEN EE134100轴承代号说明
E
E
1
3
4
1
0
0
EE：带肋条，带闭合导向滚轮
1341：圆锥滚子轴承内圈基本代号：1341
00：材料代码，代号：00
EE：
带肋条，带闭合导向滚轮
1341：
圆锥滚子轴承内圈基本代号：1341
00：
材料代码，代号：00
TIMKEN EE134100轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 134000 |
| 锥体零件号 | EE134100 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
266000 lbf 1180000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
68900 lbf 307000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
10 in 254 mm |
| B - 锥体宽度 |
2.3125 in 58.738 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.25 in 6.4 mm |
| da - 锥体正面背衬直径 |
10.71 in 272 mm |
| db - 锥体背面背衬直径 |
11.06 in 281 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.3 in 7.6 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.2 in 5.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
39600 lbf 176000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
153000 lbf 679000 N |
| C₀ - 静态径向载荷额定值 |
299000 lbf 1330000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
25400 lbf 113000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.56 |
| G₁ - 发热系数（滚子滚道） | 1330 |
| G₂ - 发热系数（挡边-滚子端） | 187 |
| Cg - 几何因子ˡ⁹ˡ | 0.147 |
