TIMKEN H913849/H913810轴承代号说明
H
9
1
3
8
4
9
/
H
9
1
3
8
1
0
H：重型承载
9：锥角 ≥ 45º，但不是推力轴承
138：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：913849
/：分隔符
H：重型承载
9：锥角 ≥ 45º，但不是推力轴承
138：内径范围：3-4 in
10：部件代号，10表示内圈，内圈基本代号：913810
H：
重型承载
9：
锥角 ≥ 45º，但不是推力轴承
138：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：913849
/：
分隔符
H：
重型承载
9：
锥角 ≥ 45º，但不是推力轴承
138：
内径范围：3-4 in
10：
部件代号，10表示内圈，内圈基本代号：913810

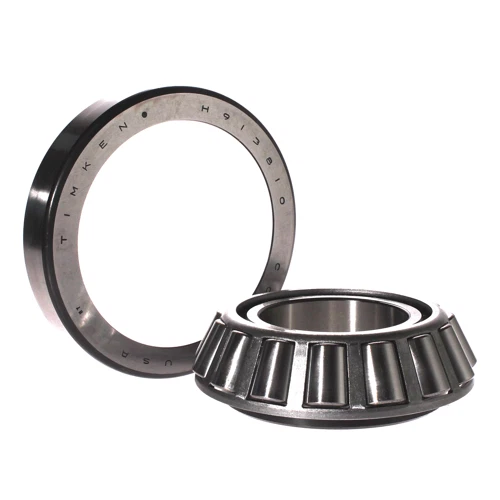

TIMKEN H913849/H913810轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | H913800 |
| 锥体零件号 | H913849 |
| 外圈零件号 | H913810 |
| 设计单元 | 英制 |
| 轴承净重 |
6.3 lb 2.9 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 3/4 in 69.850 mm |
| D - 外圈外径 |
5.750 in 146.05 mm |
| B - 锥体宽度 |
1.5625 in 39.688 mm |
| C - 外圈宽度 |
1.0000 in 25.400 mm |
| T - 轴承宽度 |
1.6250 in 41.275 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.56 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.24 in 82.4 mm |
| db - 锥体背面背衬直径 |
3.74 in 95 mm |
| Da - 外圈正面背衬直径 |
5.46 in 138.68 mm |
| Db - 外圈背面背衬直径 |
4.88 in 123.95 mm |
| Ab - 保持架锥体正面游隙 |
0.18 in 4.6 mm |
| Aa - 保持架锥体背面游隙 |
0.29 in 7.4 mm |
| a - 有效中心位置ˡ³ˡ |
0.17 in 4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
15900 lbf 70700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
61300 lbf 273000 N |
| C₀ - 静态径向载荷额定值 |
57500 lbf 256000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
21300 lbf 94700 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.75 |
| e - ISO标准系数ˡ⁸ˡ | 0.78 |
| Y - ISO标准系数ˡ⁹ˡ | 0.77 |
| G₁ - 发热系数（滚子滚道） | 78.5 |
| G₂ - 发热系数（挡边-滚子端） | 17.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0927 |
