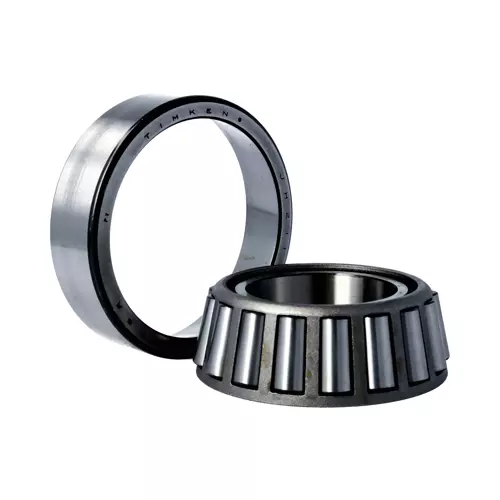

TIMKEN JH211749/JH211710轴承代号说明
J
H
2
1
1
7
4
9
/
J
H
2
1
1
7
1
0
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
2：24º < 锥角 < 25º30'
117：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：211749
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
2：24º < 锥角 < 25º30'
117：内径范围：2-3 in
10：部件代号，10表示内圈，内圈基本代号：211710
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
2：
24º < 锥角 < 25º30'
117：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：211749
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
2：
24º < 锥角 < 25º30'
117：
内径范围：2-3 in
10：
部件代号，10表示内圈，内圈基本代号：211710
TIMKEN JH211749/JH211710轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | H₂11700 |
| 锥体零件号 | JH₂11749 |
| 外圈零件号 | JH₂11710 |
| 设计单元 | 公制 |
| 轴承净重 |
1.9 Kg 4.1 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | H₂11700 |
| 尺寸规格 | |
| d - 内径 |
65 mm 2.5591 in |
| D - 外圈外径 |
120 mm 4.7244 in |
| B - 锥体宽度 |
38.500 mm 1.5157 in |
| C - 外圈宽度 |
32.000 mm 1.2598 in |
| T - 轴承宽度 |
39.000 mm 1.5354 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
74 mm 2.91 in |
| db - 锥体背面背衬直径 |
80 mm 3.15 in |
| Da - 外圈正面背衬直径 |
115.06 mm 4.53 in |
| Db - 外圈背面背衬直径 |
106.93 mm 4.21 in |
| Ab - 保持架锥体正面游隙 |
4.1 mm 0.16 in |
| Aa - 保持架锥体背面游隙 |
0.5 mm 0.02 in |
| a - 有效中心位置ˡ³ˡ |
-10.8 mm -0.42 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
57800 N 13000 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
223000 N 50100 lbf |
| C₀ - 静态径向载荷额定值 |
283000 N 63600 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
33400 N 7500 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.73 |
| e - ISO标准系数ˡ⁸ˡ | 0.34 |
| Y - ISO标准系数ˡ⁹ˡ | 1.78 |
| G₁ - 发热系数（滚子滚道） | 94 |
| G₂ - 发热系数（挡边-滚子端） | 22.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0764 |
