TIMKEN JM511946/JM511910轴承代号说明
J
M
5
1
1
9
4
6
/
J
M
5
1
1
9
1
0
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
5：28º30' < 锥角 < 30º30'
119：内径范围：2-3 in
46：部件代号，46表示内圈，内圈基本代号：511946
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
5：28º30' < 锥角 < 30º30'
119：内径范围：2-3 in
10：部件代号，10表示内圈，内圈基本代号：511910
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
5：
28º30' < 锥角 < 30º30'
119：
内径范围：2-3 in
46：
部件代号，46表示内圈，内圈基本代号：511946
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
5：
28º30' < 锥角 < 30º30'
119：
内径范围：2-3 in
10：
部件代号，10表示内圈，内圈基本代号：511910

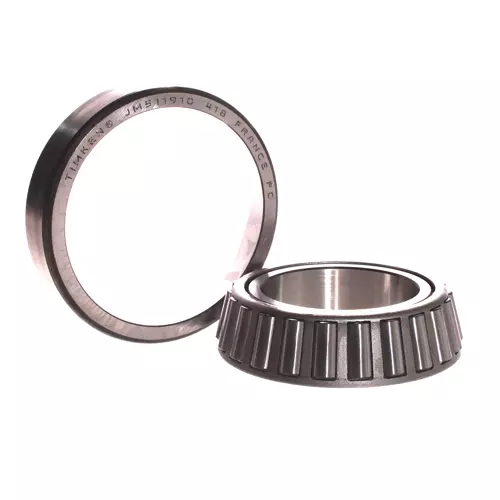

TIMKEN JM511946/JM511910轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M511900 |
| 锥体零件号 | JM511946 |
| 外圈零件号 | JM511910 |
| 设计单元 | 公制 |
| 轴承净重 |
1.1 Kg 2.3 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | M511900 |
| 尺寸规格 | |
| d - 内径 |
65 mm 2.5591 in |
| D - 外圈外径 |
110 mm 4.3307 in |
| B - 锥体宽度 |
28.000 mm 1.1024 in |
| C - 外圈宽度 |
22.500 mm 0.8858 in |
| T - 轴承宽度 |
28.000 mm 1.1024 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
72 mm 2.83 in |
| db - 锥体背面背衬直径 |
78 mm 3.07 in |
| Da - 外圈正面背衬直径 |
105.40 mm 4.15 in |
| Db - 外圈背面背衬直径 |
99.06 mm 3.90 in |
| Ab - 保持架锥体正面游隙 |
2.8 mm 0.11 in |
| Aa - 保持架锥体背面游隙 |
0.3 mm 0.01 in |
| a - 有效中心位置ˡ³ˡ |
-3.3 mm -0.13 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
43300 N 9740 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
167000 N 37600 lbf |
| C₀ - 静态径向载荷额定值 |
195000 N 43900 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
29800 N 6700 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.45 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.49 |
| G₁ - 发热系数（滚子滚道） | 76.3 |
| G₂ - 发热系数（挡边-滚子端） | 23.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.11 |
