TIMKEN L623149/L623110轴承代号说明
L
6
2
3
1
4
9
/
L
6
2
3
1
1
0
L：轻型承载
6：30º30' < 锥角 < 32º30'
231：内径范围：4-5 in
49：部件代号，49表示内圈，内圈基本代号：623149
/：分隔符
L：轻型承载
6：30º30' < 锥角 < 32º30'
231：内径范围：4-5 in
10：部件代号，10表示内圈，内圈基本代号：623110
L：
轻型承载
6：
30º30' < 锥角 < 32º30'
231：
内径范围：4-5 in
49：
部件代号，49表示内圈，内圈基本代号：623149
/：
分隔符
L：
轻型承载
6：
30º30' < 锥角 < 32º30'
231：
内径范围：4-5 in
10：
部件代号，10表示内圈，内圈基本代号：623110

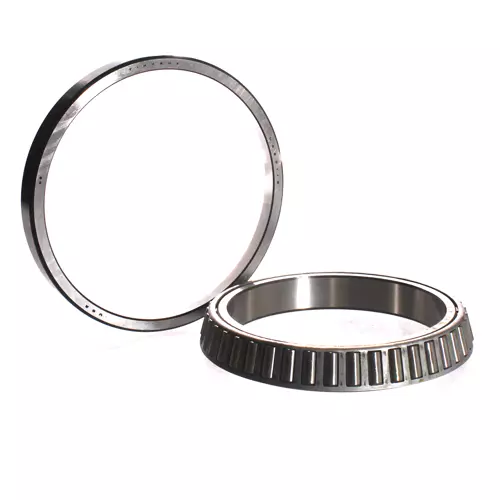

TIMKEN L623149/L623110轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | L623100 |
| 锥体零件号 | L623149 |
| 外圈零件号 | L623110 |
| 设计单元 | 英制 |
| 轴承净重 |
2.3 lb 1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
4 1/2 in 114.3 mm |
| D - 外圈外径 |
6 in 152.4 mm |
| B - 锥体宽度 |
0.8438 in 21.433 mm |
| C - 外圈宽度 |
0.6563 in 16.670 mm |
| T - 轴承宽度 |
0.8438 in 21.433 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
4.72 in 120 mm |
| db - 锥体背面背衬直径 |
4.84 in 123 mm |
| Da - 外圈正面背衬直径 |
5.83 in 147.10 mm |
| Db - 外圈背面背衬直径 |
5.63 in 143.00 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ³ˡ |
0.25 in 6.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
6890 lbf 30600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
26600 lbf 118000 N |
| C₀ - 静态径向载荷额定值 |
42300 lbf 188000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
4870 lbf 21700 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.41 |
| e - ISO标准系数ˡ⁸ˡ | 0.41 |
| Y - ISO标准系数ˡ⁹ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 171.2 |
| G₂ - 发热系数（挡边-滚子端） | 122.8 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.142 |
