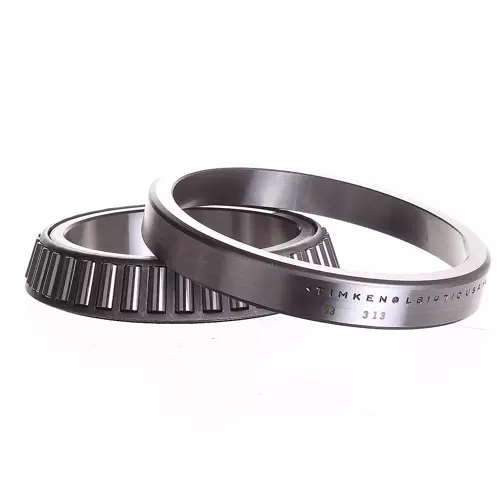

TIMKEN L814749/L814710轴承代号说明
L
8
1
4
7
4
9
/
L
8
1
4
7
1
0
L：轻型承载
8：36º < 锥角 < 45º
147：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：814749
/：分隔符
L：轻型承载
8：36º < 锥角 < 45º
147：内径范围：3-4 in
10：部件代号，10表示内圈，内圈基本代号：814710
L：
轻型承载
8：
36º < 锥角 < 45º
147：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：814749
/：
分隔符
L：
轻型承载
8：
36º < 锥角 < 45º
147：
内径范围：3-4 in
10：
部件代号，10表示内圈，内圈基本代号：814710
TIMKEN L814749/L814710轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | L814700 |
| 锥体零件号 | L814749 |
| 外圈零件号 | L814710 |
| 设计单元 | 英制 |
| 轴承净重 |
1.3 lb 0.6 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 in 76.2 mm |
| D - 外圈外径 |
4.3125 in 109.538 mm |
| B - 锥体宽度 |
0.7500 in 19.050 mm |
| C - 外圈宽度 |
0.5938 in 15.083 mm |
| T - 轴承宽度 |
0.750 in 19.05 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
3.23 in 82 mm |
| db - 锥体背面背衬直径 |
3.31 in 84 mm |
| Da - 外圈正面背衬直径 |
4.15 in 105.40 mm |
| Db - 外圈背面背衬直径 |
3.94 in 100.08 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.02 in 0.5 mm |
| a - 有效中心位置ˡ³ˡ |
0.2 in 5.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
4030 lbf 17900 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
15600 lbf 69200 N |
| C₀ - 静态径向载荷额定值 |
27000 lbf 120000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3470 lbf 15400 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.16 |
| e - ISO标准系数ˡ⁸ˡ | 0.5 |
| Y - ISO标准系数ˡ⁹ˡ | 1.2 |
| G₁ - 发热系数（滚子滚道） | 76 |
| G₂ - 发热系数（挡边-滚子端） | 58.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.116 |
