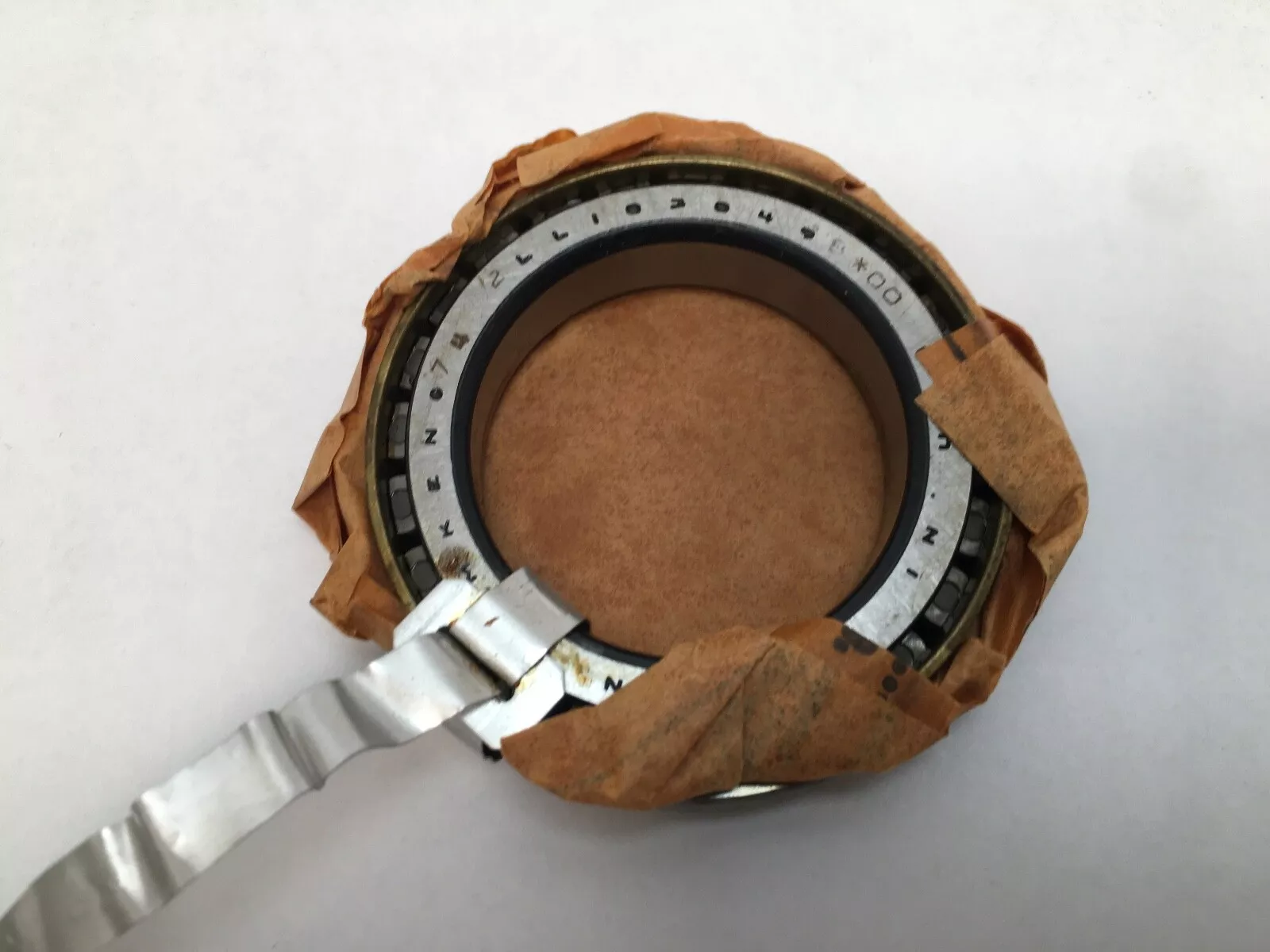

TIMKEN LL103049-26629轴承代号说明
L
L
1
0
3
0
4
9
-
2
6
6
2
9
LL：超轻型承载
1：0º < 锥角 < 24º
030：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：103049
-2：装配号
66：材料代码，代号：66
29：材料代码，代号：29
LL：
超轻型承载
1：
0º < 锥角 < 24º
030：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：103049
-2：
装配号
66：
材料代码，代号：66
29：
材料代码，代号：29
TIMKEN LL103049-26629轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LL103000 |
| 锥体零件号 | LL103049 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
14100 lbf 62800 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
3660 lbf 16300 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/4 in 44.450 mm |
| B - 锥体宽度 |
0.5000 in 12.700 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
1.91 in 48.5 mm |
| db - 锥体背面背衬直径 |
2.01 in 51 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
-0.01 in -0.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.05 in -1.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
2100 lbf 9350 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
8110 lbf 36100 N |
| C₀ - 静态径向载荷额定值 |
9790 lbf 43600 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
1100 lbf 4890 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.91 |
| G₁ - 发热系数（滚子滚道） | 20 |
| G₂ - 发热系数（挡边-滚子端） | 23.6 |
| Cg - 几何因子ˡ⁹ˡ | 0.0637 |
