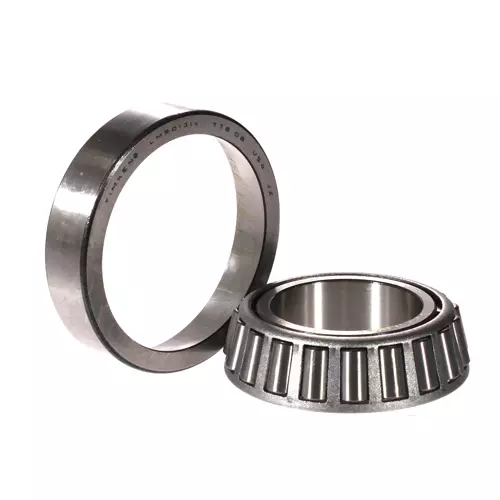

TIMKEN LM501349/LM501314轴承代号说明
L
M
5
0
1
3
4
9
/
L
M
5
0
1
3
1
4
LM：轻中型承载
5：28º30' < 锥角 < 30º30'
013：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：501349
/：分隔符
LM：轻中型承载
5：28º30' < 锥角 < 30º30'
013：内径范围：1-2 in
14：部件代号，14表示内圈，内圈基本代号：501314
LM：
轻中型承载
5：
28º30' < 锥角 < 30º30'
013：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：501349
/：
分隔符
LM：
轻中型承载
5：
28º30' < 锥角 < 30º30'
013：
内径范围：1-2 in
14：
部件代号，14表示内圈，内圈基本代号：501314
TIMKEN LM501349/LM501314轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM501300 |
| 锥体零件号 | LM501349 |
| 外圈零件号 | LM501314 |
| 设计单元 | 英制 |
| 轴承净重 |
0.8 lb 0.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 5/8 in 41.275 mm |
| D - 外圈外径 |
2.8910 in 73.431 mm |
| B - 锥体宽度 |
0.7800 in 19.812 mm |
| C - 外圈宽度 |
0.6537 in 16.604 mm |
| T - 轴承宽度 |
0.8437 in 21.430 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.56 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.03 in 0.76 mm |
| da - 锥体正面背衬直径 |
1.89 in 48 mm |
| db - 锥体背面背衬直径 |
2.13 in 54 mm |
| Da - 外圈正面背衬直径 |
2.80 in 71.10 mm |
| Db - 外圈背面背衬直径 |
2.56 in 65.02 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.13 in -3.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
4360 lbf 19400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
16800 lbf 74800 N |
| C₀ - 静态径向载荷额定值 |
16700 lbf 74200 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2980 lbf 13300 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.46 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.5 |
| G₁ - 发热系数（滚子滚道） | 23.3 |
| G₂ - 发热系数（挡边-滚子端） | 13.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0739 |
