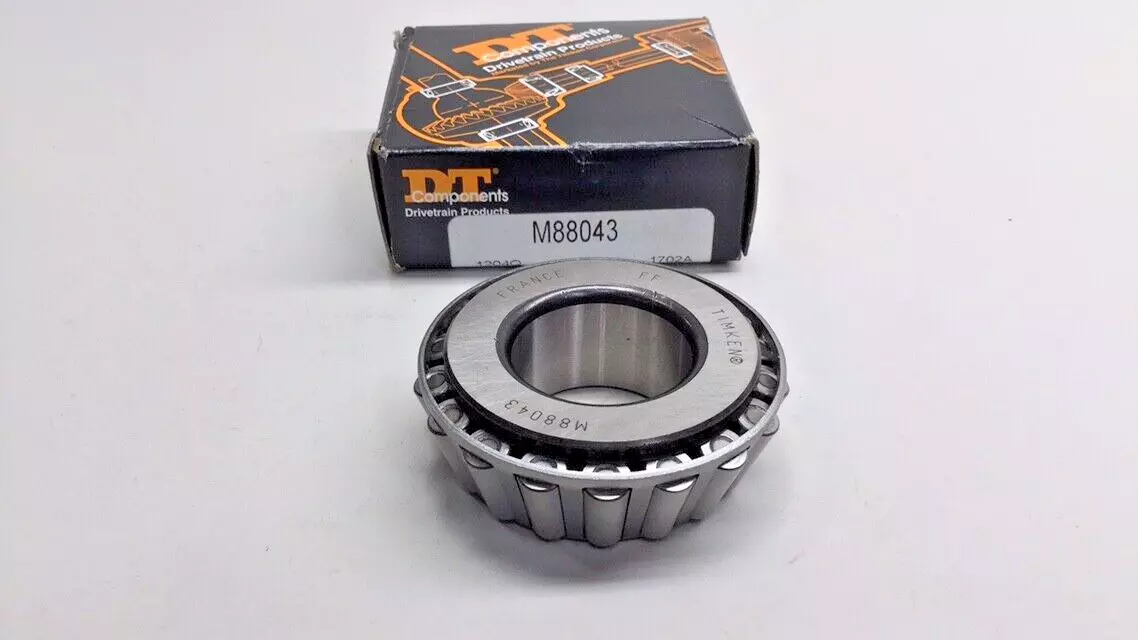

TIMKEN M88043-70016轴承代号说明
M
8
8
0
4
3
-
7
0
0
1
6
M：中型承载
8：36º < 锥角 < 45º
80：内径范围：1-2 in
43：部件代号，43表示内圈，内圈基本代号：88043
-7：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
16：材料代码，代号：16
M：
中型承载
8：
36º < 锥角 < 45º
80：
内径范围：1-2 in
43：
部件代号，43表示内圈，内圈基本代号：88043
-7：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
16：
材料代码，代号：16
TIMKEN M88043-70016轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M88000 |
| 锥体零件号 | M88043 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
29900 lbf 133000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
7740 lbf 34400 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/16 in 30.163 mm |
| B - 锥体宽度 |
0.8750 in 22.225 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.09 in 2.3 mm |
| da - 锥体正面背衬直径 |
1.61 in 41 mm |
| db - 锥体背面背衬直径 |
1.81 in 46 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.11 in -2.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
4450 lbf 19800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
17100 lbf 76300 N |
| C₀ - 静态径向载荷额定值 |
17400 lbf 77400 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
4160 lbf 18500 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.07 |
| Cg - 几何因子ˡ⁹ˡ | 0.0771 |
