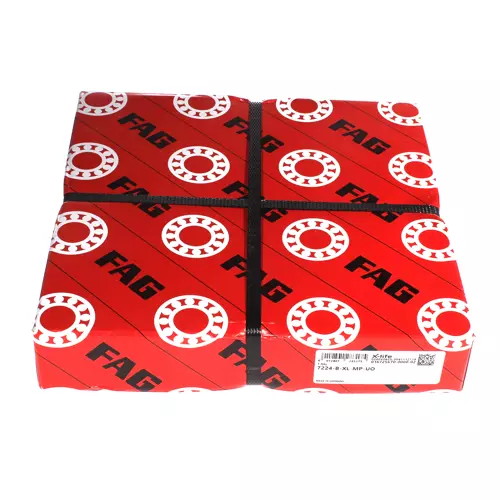

FAG 7224-B-XL-MP-UO轴承

更新日期：2025-01-23 16:30:33

市场价：￥4410.61元

销售价：电话咨询

库存：12套

FAG 7224-B-XL-MP-UO轴承属于单列角接触球轴承1877彩票 72..-B-XL-MP 系列，X-life 品质，实心黄铜保持架。

后缀列表：【-B：接触角 40°】【-XL：X-life 长寿命轴承标记】【-MP：动体引导，实体黄铜窗式保持架】【-U：单个轴承，万能配对】【O：轴承组具有零游隙】。

技术研究如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：LZ8592809。

产品咨询如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。

咨询热线
135 0411 3081

电话咨询电话/微信（长按复制）
13504113081

FAG 7224-B-XL-MP-UO轴承代号说明

7：角接触球轴承

2：尺寸系列：02系列

24：内径：120 mm

-B：接触角 40°

-XL：X-life 长寿命轴承标记

-MP：动体引导，实体黄铜窗式保持架

-U：单个轴承，万能配对

O：轴承组具有零游隙

7：

角接触球轴承

2：

尺寸系列：02系列

24：

内径：120 mm

-B：

接触角 40°

-XL：

X-life 长寿命轴承标记

-MP：

动体引导，实体黄铜窗式保持架

-U：

单个轴承，万能配对

O：

轴承组具有零游隙

FAG 7224-B-XL-MP-UO轴承尺寸、参数与图纸

主要尺寸&性能数据
d	120 mm	内径
D	215 mm	外径
B	40 mm	宽度
C_r	182,000 N	径向额定动载荷
C_0r	178,000 N	径向额定静载荷
C_ur	9,600 N	径向疲劳极限载荷
n_G	5,200 1/min	极限转速
n_ϑr	3,700 1/min	参考转速
	6.071 kg	重量
尺寸参数
r_min	2.1 mm	最小倒角尺寸
r_{1 min}	1.1 mm	最小倒角尺寸
D₁	178.9 mm	外圈宽侧面的肩部直径
d₁	157.2 mm	内圈宽侧面的肩部直径
a	90 mm	压力锥顶点之间的距离
α	40 °	接触角
安装参数
d_{a min}	132 mm	轴肩最小直径
D_{a max}	203 mm	壳肩最大直径
D_{b max}	208 mm	壳肩最大直径
r_{a max}	2.1 mm	最大轴圆角半径
r_{a1 max}	1 mm	最大外壳圆角半径
工作温度
T_min	-30 °C	最低工作温度
T_max	150 °C	最高工作温度

FAG 7224-B-XL-MP-UO轴承后缀及相关产品推荐

设计变量	B	B 型
密封	不带	无密封
保持架	MP	实心黄铜保持架，滚珠导向
公差等级	PN	普通精度
润滑方式	不带	轴承未润滑
热稳定性	S0	轴承可承受最高温 150°
