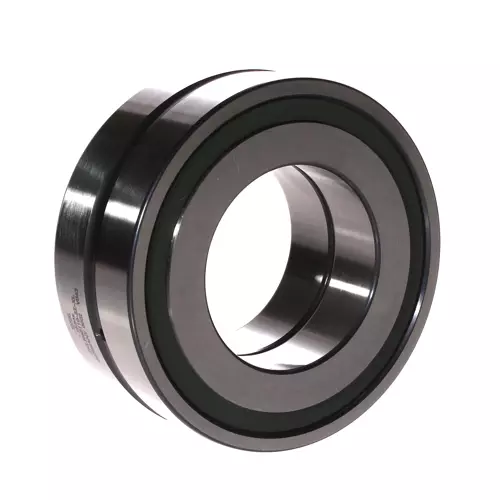

INA ZKLN60110-2Z-XL轴承代号说明
Z
K
L
N
6
0
1
1
0
-
2
Z
-
X
L
ZKLN：丝杠用双列推力角接触球轴承
60：内径代号，公称内径：60 mm
110：外径代号，公称外径：110 mm
-2Z：两侧带间隙式金属防尘盖
-XL：X-life 长寿命轴承标记
ZKLN：
丝杠用双列推力角接触球轴承
60：
内径代号，公称内径：60 mm
110：
外径代号，公称外径：110 mm
-2Z：
两侧带间隙式金属防尘盖
-XL：
X-life 长寿命轴承标记
INA ZKLN60110-2Z-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.008 mm | 内径下公差 | |
| D | 110 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.015 mm | 外径下公差 | |
| B | 45 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 93,000 N | 基本额定动载荷，轴向 |
| C0a | 214,000 N | 基本额定静载荷，轴向 |
| Cua | 13,000 N | 极限疲劳载荷，轴向 |
| nG Grease | 4,000 1/min | 极限转速-脂润滑 |
| nϑ | 3,000 1/min | 热安全运行转速 |
| MR | 1 Nm | 轴承摩擦力矩 |
| 1.8 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 85 mm | 内圈挡边直径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 100 mm | 壳体最大直径 |
| da min | 82 mm | 最小轴径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,300 N/µm | 轴向刚度 |
| ckL | 1,650 Nm/mrad | 倾斜刚度 |
| Mm | 13.7 kg * cm² | 质量惯性矩 |
| 3 µm | 轴向跳动 | |
| ZMA60/98 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM60 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 100 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 16,700 N | 所需锁紧螺母轴向力 | |
INA ZKLN60110-2Z-XL轴承后缀
| 密封 | 2Z | 两侧的最小间隙密封件 |
| 公差等级 | 标准 | 标准 |
