NSK HR32026XJ LR 5轴承代号说明
H
R
3
2
0
2
6
X
J
-
L
R
-
5
HR：重载型
3：圆锥滚子轴承
2：宽度系列：2系列
0：直径系列：0系列
26：内径：130 mm
X：20和29系列，主要尺寸与 ISO355 标准尺寸一致
J：外圈滚道直径和角度与 ISO355 标准尺寸一致
-LR：产地：沈阳

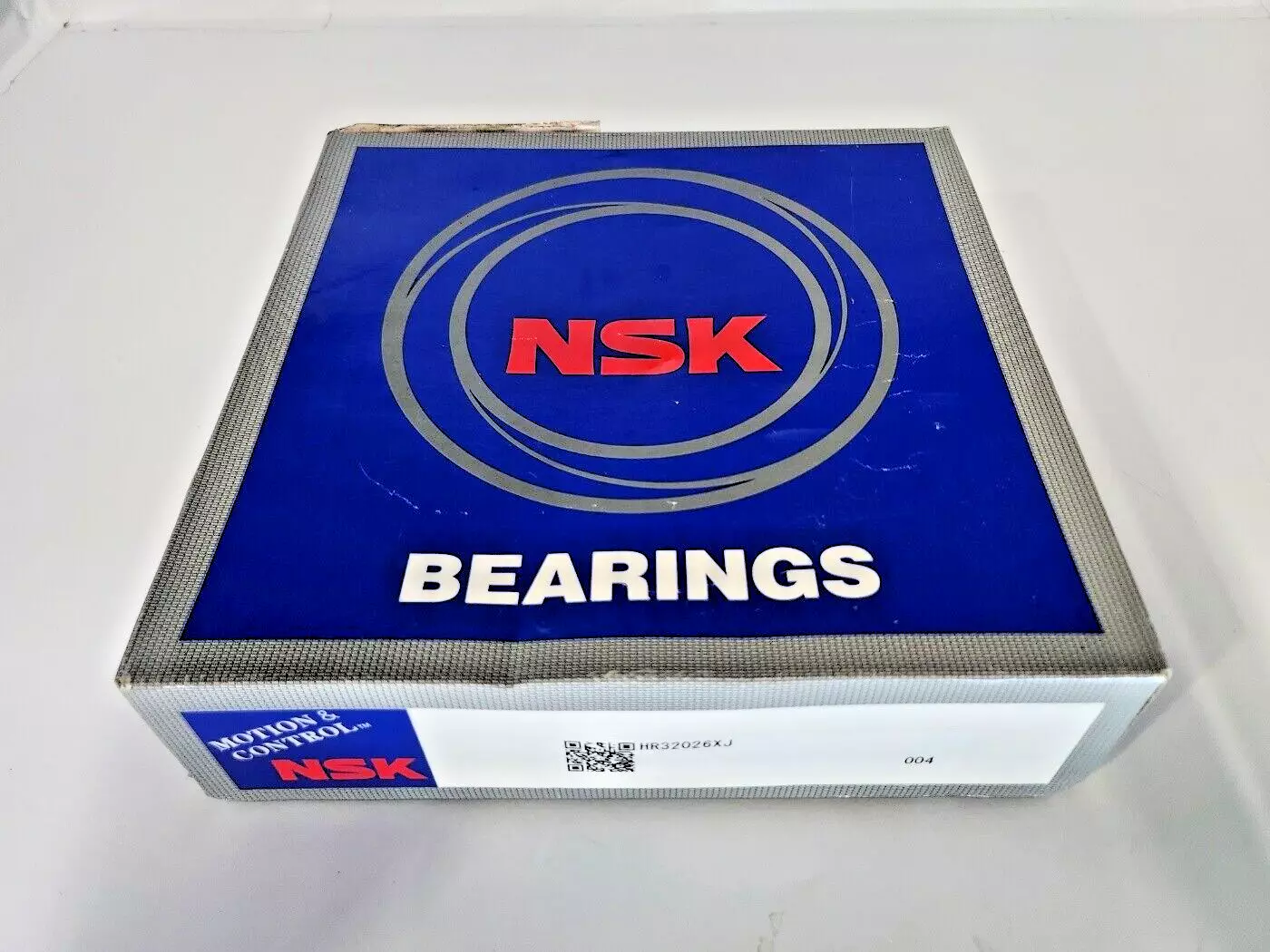

-5：商业包装，蓝色纸盒单个包装
HR：
重载型
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
直径系列：0系列
26：
内径：130 mm
X：
20和29系列，主要尺寸与 ISO355 标准尺寸一致
J：
外圈滚道直径和角度与 ISO355 标准尺寸一致
-LR：
产地：沈阳
-5：
商业包装，蓝色纸盒单个包装
NSK HR32026XJ LR 5轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 130 |
| 外径 | D | 200 |
| 总厚度 | T | 45 |
| 内圈厚度 | B | 45 |
| 外圈厚度 | C | 34 |
| 内圈 rmin | 2.5 | |
| 外圈 rmin | 2 | |
| da min | 145 | |
| db max | 144 | |
| Da max | 190 | |
| Da min | 179 | |
| Db min | 192 | |
| Sa min | 8 | |
| Sb min | 11 | |
| 内圈 ra max | 2 | |
| 外圈 ra max | 2 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 320 |
| 基本额定静载荷 | Cor | 535 |
| 极限转速（min-1） | ||
| 脂润滑 | 1600 | |
| 油润滑 | 2200 | |
| 其他参数 | ||
| 作用点位置（mm） | a | 43.9 |
| 常数 | e | 0.43 |
| 轴向载荷系数 | Y1 | 1.4 |
| 轴向载荷系数 | Y0 | 0.76 |
| 质量（kg）（参考值） | 5.06 | |
