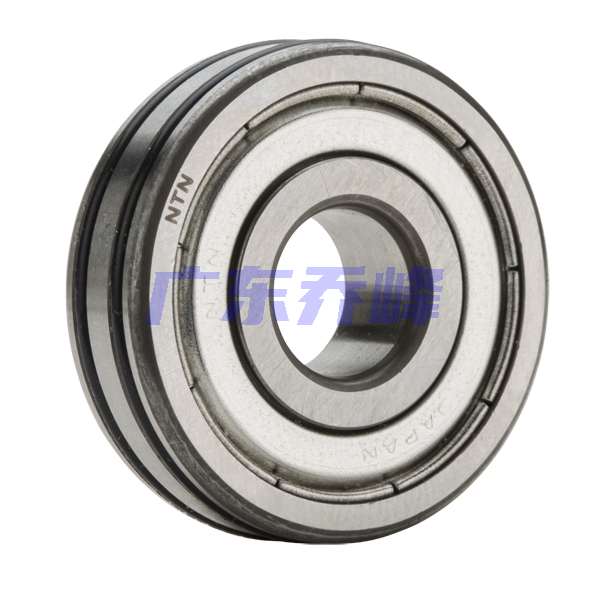

NTN AC-6306ZZ轴承代号说明
A
C
-
6
3
0
6
Z
Z
AC-：防蠕变轴承
6：深沟球轴承
3：尺寸系列：03系列
06：内径：30 mm
ZZ：双面带防尘盖
AC-：
防蠕变轴承
6：
深沟球轴承
3：
尺寸系列：03系列
06：
内径：30 mm
ZZ：
双面带防尘盖
NTN AC-6306ZZ轴承技术规格
| 类型 | 滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-脂润滑 | 10000转/分钟 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 13.3 |
| 径向游隙 | CN |
| 基本额定静载荷 | 15000 lbf 15000 N 15.00 kN |
| 基本额定动载荷 | 6630 lbf 29500 N 29.50 kN |
| 附件 | 双面防尘盖 |
| 重量 | 0.736 lb 0.334 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN AC-6306ZZ轴承尺寸规格
| AC轴承 - 双面防尘盖 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.7480 in 19.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 1.4370 in 36.500 mm |
| da max | 1.6929 in 43.000 mm |
| Da max | 2.5787 in 65.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN AC-6306ZZ轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

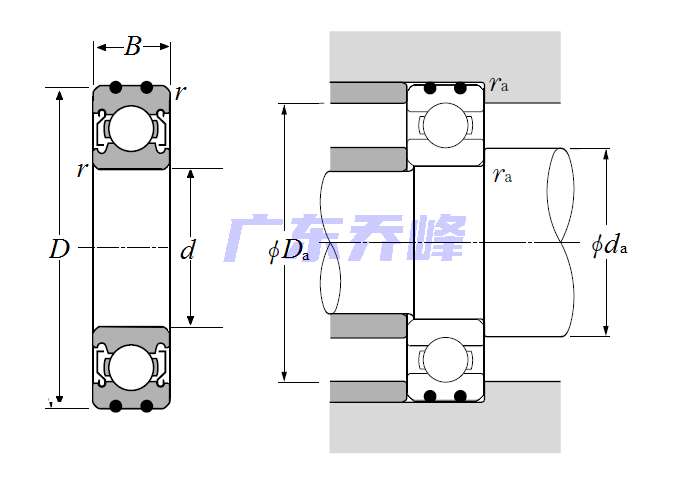

NTN AC-6306ZZ轴承（二维剖面图）
NTN AC-6306ZZ轴承尺寸图
