NTN N260轴承代号说明
N
2
6
0
N：外圈无挡边，内圈双挡边
2：尺寸系列：02系列
60：内径：300 mm
N：
外圈无挡边，内圈双挡边
2：
尺寸系列：02系列
60：
内径：300 mm
NTN N260轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，两片接合式，机加工黄铜 |
| 极限转速-油润滑 | 1300转/分钟 |
| 极限转速-脂润滑 | 1100转/分钟 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 465000 lbf 2070000 N 2070.00 kN |
| 基本额定动载荷 | 315000 lbf 1400000 N 1400.00 kN |
| 附件 | 开式 |
NTN N260轴承尺寸规格
| 圆柱滚子轴承 -内圈带两个加强筋，可分离型，普通外圈 - 尺寸 | |
| d | 11.8110 in 300.000 mm |
| D | 21.2598 in 540.000 mm |
| B | 3.3465 in 85.000 mm |
| Ew | 18.7402 in 476.000 mm |
| J | 15.2362 in 387.000 mm |
| r | 0.1969 in 5.000 mm |
| da min | 12.5984 in 320.000 mm |
| db min | 12.5984 in 320.000 mm |
| Da max | 20.4724 in 520.000 mm |
| Db max | 20.4724 in 520.000 mm |
| Db min | 20.4724 in 520.000 mm |
| r1as max | 0.1969 in 5.000 mm |
NTN N260轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

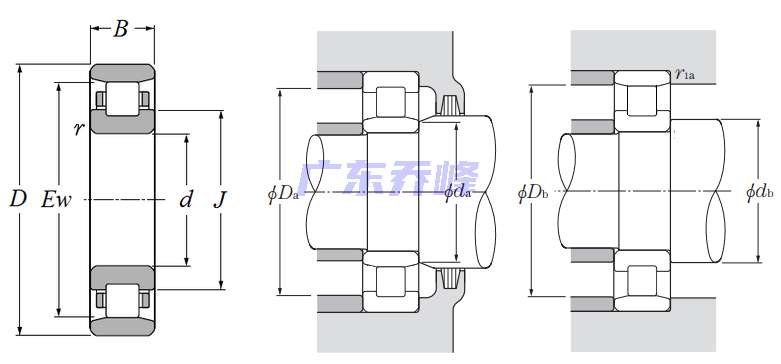

NTN N260轴承（二维剖面图）
NTN N260轴承尺寸图
