SKF T2ED045轴承代号说明
T
2
E
D
0
4
5
T：公制轴承，符合 ISO 355 标准
2ED：尺寸系列：2ED
045：内径：045 mm
T：
公制轴承，符合 ISO 355 标准
2ED：
尺寸系列：2ED
045：
内径：045 mm

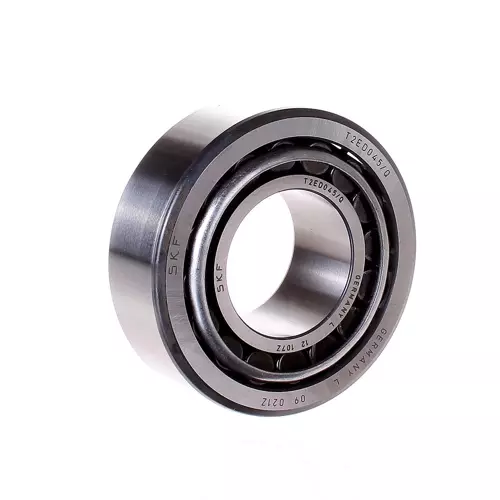

SKF T2ED045轴承
| 尺寸系列 | 2ED |
SKF T2ED045轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 95mm |
| 轴承总宽度 | T | 36mm |
| 内圈肩部直径 | d₁ ≈ | 68.7mm |
| 内圈宽度 | B | 35mm |
| 外圈宽度 | C | 30mm |
| 内圈内半径 | r₁,₂ min. | 2.5mm |
| 外圈内半径 | r₃,₄ min. | 2.5mm |
| 距离压力点 | a | 23.434mm |
SKF T2ED045轴承挡肩尺寸
| 轴挡肩直径 | dₐ max. | 55mm |
| 轴挡肩直径 | db min. | 56mm |
| 轴承座挡肩尺寸 | Dₐ min. | 80mm |
| 轴承座挡肩尺寸 | Dₐ max. | 85mm |
| 轴承座挡肩尺寸 | Db min. | 89mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 6mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 6mm |
| 倒角半径 | rₐ max. | 2.5mm |
| 倒角半径 | rb max. | 2.5mm |
SKF T2ED045轴承数据计算
| 基本额定动载 | 182kN |
| 基本额定静载荷 | 186kN |
| 疲劳载荷限值 | 20.8kN |
| 参考转速 | 6000r/min |
| 极限转速 | 7000r/min |
| 计算系数 | 0.33 |
| 计算系数 | 1.8 |
| 计算系数 | 1 |
SKF T2ED045轴承质量
| 轴承重量 | 1.22kg |
SKF T2ED045轴承尺寸图
