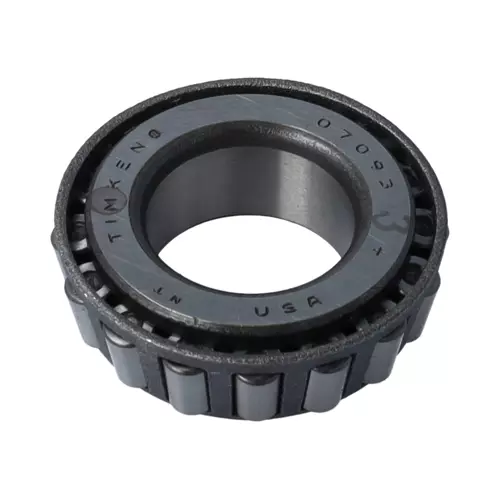

TIMKEN 07093-90020轴承代号说明
0
7
0
9
3
-
9
0
0
2
0
0：推力型圆锥滚子轴承
70：内径范围：1-2 in
93：部件代号，93表示内圈，内圈基本代号：07093
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
20：材料代码，代号：20
0：
推力型圆锥滚子轴承
70：
内径范围：1-2 in
93：
部件代号，93表示内圈，内圈基本代号：07093
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
20：
材料代码，代号：20
TIMKEN 07093-90020轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 07000 |
| 锥体零件号 | 07093 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
11400 lbf 50700 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
2950 lbf 13100 N |
| 尺寸规格 | |
| d - 锥体孔径 |
15/16 in 23.813 mm |
| B - 锥体宽度 |
0.5614 in 14.260 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
1.12 in 28.5 mm |
| db - 锥体背面背衬直径 |
1.2 in 30.5 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.11 in -2.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
1700 lbf 7550 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
6540 lbf 29100 N |
| C₀ - 静态径向载荷额定值 |
6650 lbf 29600 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
1170 lbf 5190 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 7.6 |
| G₂ - 发热系数（挡边-滚子端） | 7.07 |
| Cg - 几何因子ˡ⁹ˡ | 0.0509 |
