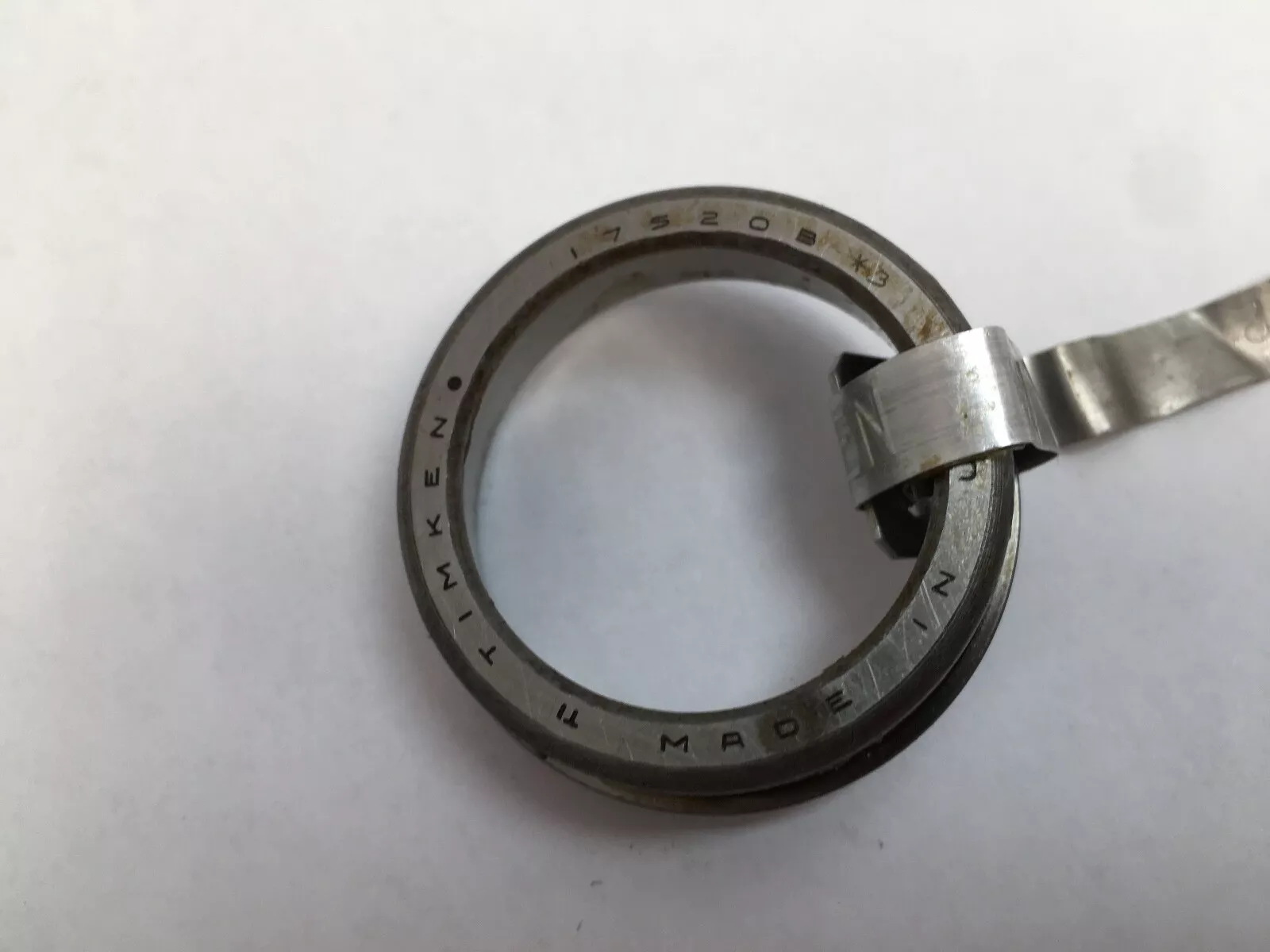

TIMKEN 17520B轴承代号说明
1
7
5
2
0
B
1：0º < 锥角 < 24º
75：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：17520
B：带法兰外圈
1：
0º < 锥角 < 24º
75：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：17520
B：
带法兰外圈
TIMKEN 17520B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 17500 |
| 外圈零件号 | 17520 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
1.6875 in 42.863 mm |
| C - 外圈宽度 |
0.5313 in 13.495 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.52 mm |
| Da - 外圈正面背衬直径 |
1.56 in 39.62 mm |
| Db - 外圈背面背衬直径 |
1.44 in 36.58 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.33 |
| Y - ISO标准系数ˡ³ˡ | 1.81 |
| Cg - 几何因子ˡ⁴ˡ | 0.0423 |
