TIMKEN HM807049/HM807010轴承代号说明
H
M
8
0
7
0
4
9
/
H
M
8
0
7
0
1
0
HM：重中型承载
8：36º < 锥角 < 45º
070：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：807049
/：分隔符
HM：重中型承载
8：36º < 锥角 < 45º
070：内径范围：2-3 in
10：部件代号，10表示内圈，内圈基本代号：807010
HM：
重中型承载
8：
36º < 锥角 < 45º
070：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：807049
/：
分隔符
HM：
重中型承载
8：
36º < 锥角 < 45º
070：
内径范围：2-3 in
10：
部件代号，10表示内圈，内圈基本代号：807010

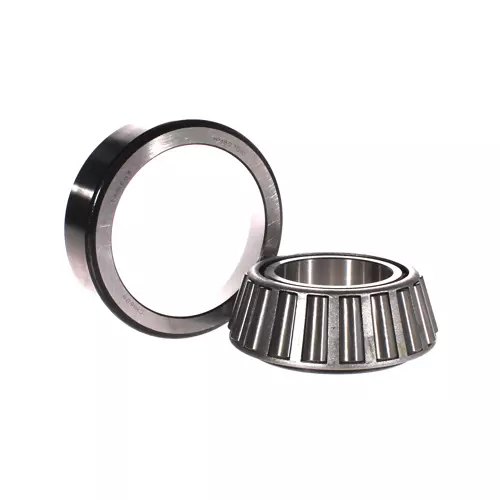

TIMKEN HM807049/HM807010轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM807000 |
| 锥体零件号 | HM807049 |
| 外圈零件号 | HM807010 |
| 设计单元 | 英制 |
| 轴承净重 |
3.1 lb 1.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 1/8 in 53.975 mm |
| D - 外圈外径 |
4.125 in 104.775 mm |
| B - 锥体宽度 |
1.4375 in 36.513 mm |
| C - 外圈宽度 |
1.1250 in 28.575 mm |
| T - 轴承宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.48 in 63.1 mm |
| db - 锥体背面背衬直径 |
2.87 in 73 mm |
| Da - 外圈正面背衬直径 |
3.96 in 100.10 mm |
| Db - 外圈背面背衬直径 |
3.50 in 88.90 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.12 in 3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.29 in -7.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
11900 lbf 52700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
45700 lbf 203000 N |
| C₀ - 静态径向载荷额定值 |
50200 lbf 223000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
9890 lbf 44000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.2 |
| e - ISO标准系数ˡ⁸ˡ | 0.49 |
| Y - ISO标准系数ˡ⁹ˡ | 1.23 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0760 |
