NTN-SNR 7022HVDUJ74轴承代号说明
7
0
2
2
H
V
D
U
J
7
4
7：角接触球轴承
0：尺寸系列：10系列
22：内径：110 mm
H：接触角 25º
V：高精度
DU：通用配对
J7：轻微预紧
4：P4S标准精度，ISO 4级（相当于ABEC 7）
7：
角接触球轴承
0：
尺寸系列：10系列
22：
内径：110 mm
H：
接触角 25º
V：
高精度
DU：
通用配对
J7：
轻微预紧
4：
P4S标准精度，ISO 4级（相当于ABEC 7）
NTN-SNR 7022HVDUJ74轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 预紧力 | 轻型 |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR 7022HVDUJ74轴承尺寸规格
| 双联角接触球轴承，高精度 - 万能平顶轴承 - 尺寸 | |
| d | 4.3307 in 110.000 mm |
| D | 6.6929 in 170.000 mm |
| B | 1.1024 in 28.000 mm |
| 2B | 2.2047 in 56.000 mm |
| r2 max | 0.0787 in 2.000 mm |
| r3 max | 0.0394 in 1.000 mm |
| 接触角 | 25 º |
| d2 | 5.0000 in 127.000 mm |
| D1 | 6.0236 in 153.000 mm |
| D4 | 6.2992 in 160.000 mm |
| D5 | 5.2756 in 134.000 mm |
| E | 0.1772 in 4.500 mm |
NTN-SNR 7022HVDUJ74轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN-SNR 7022HVDUJ74轴承（二维剖面图）

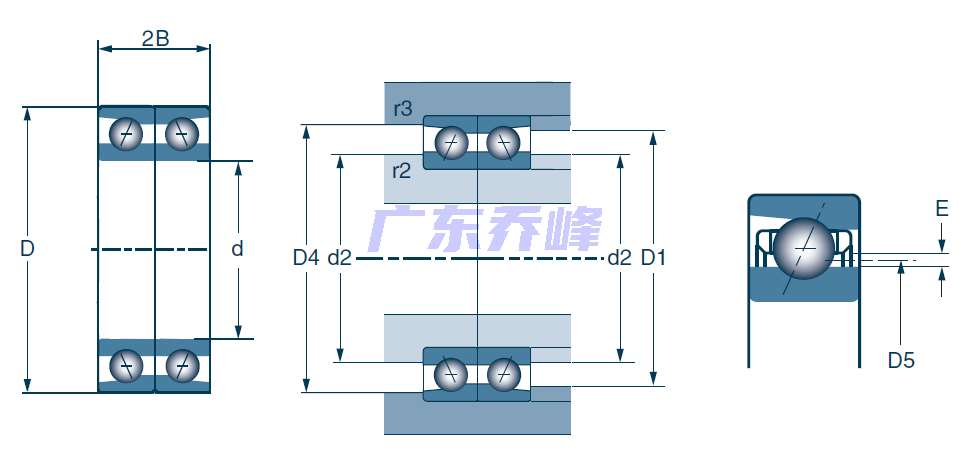

NTN-SNR 7022HVDUJ74轴承尺寸图
