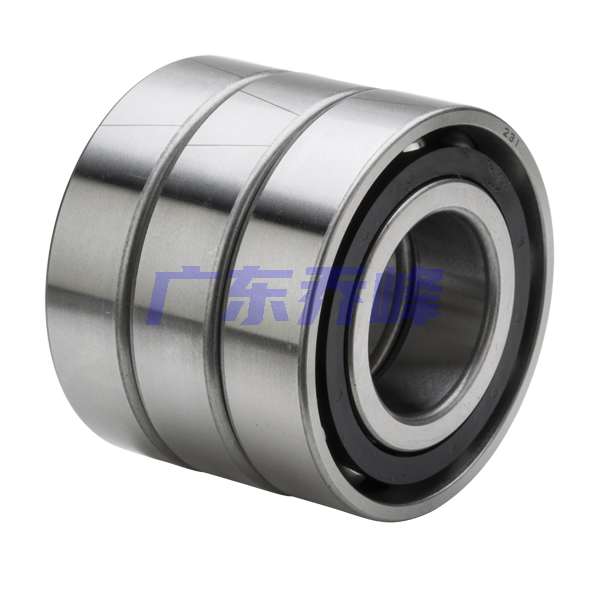

NTN-SNR 7012HVQ16J84轴承代号说明
7
0
1
2
H
V
Q
1
6
J
8
4
7：角接触球轴承
0：尺寸系列：10系列
12：内径：60 mm
H：接触角 25º
V：高精度
Q16：三列配对 / / \
J8：中度预紧
4：P4S标准精度，ISO 4级（相当于ABEC 7）
7：
角接触球轴承
0：
尺寸系列：10系列
12：
内径：60 mm
H：
接触角 25º
V：
高精度
Q16：
三列配对 / / \
J8：
中度预紧
4：
P4S标准精度，ISO 4级（相当于ABEC 7）
NTN-SNR 7012HVQ16J84轴承技术规格
| 类型 | 角接触球轴承 |
| 材质 | 高碳铬钢 |
| 内孔型式 | 圆柱孔 |
| 预紧力 | 中型 |
| 附件 | 开式 |
| 精度 | ISO Class 4 |
| 结构 | 三列 |
| 保持架材质 | 酚醛树脂 |
| 保持架型式 | 分层型 |
| 滚珠材质 | 钢 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR 7012HVQ16J84轴承尺寸规格
| 三列角接触球轴承，机床用，Q16系列 - 尺寸 | |
| d | 2.3622 in 60.000 mm |
| D | 3.7402 in 95.000 mm |
| B | 0.7087 in 18.000 mm |
| 总宽度 | 2.1260 in 54.000 mm |
| r2 | 0.0433 in 1.100 mm |
| r3 | 0.0236 in 0.600 mm |
| d2 | 2.7559 in 70.000 mm |
| D4 | 3.5039 in 89.000 mm |
| D5 | 2.9055 in 73.800 mm |
| E | 0.0787 in 2.000 mm |
| 接触角 | 25 º |
NTN-SNR 7012HVQ16J84轴承尺寸图
